旋風除塵器的并聯使用

旋風除塵器在應用中可以單獨使用，也可以并聯或串聯，其中并聯更為常見。

1、 旋風除塵器并聯使用原因

1)入口氣流速度保持不變的情況下，為滿足一定處理氣體量，理論上兩個以上并聯使用的小尺寸旋風除塵器比用一臺大尺寸同類旋風除塵器，壓力損失小，除塵器效率高。

2)在氣體負荷變化過大的情況下，當負荷減少時切斷部分除塵器，可保持較高除塵效率。

3)有時需要增加處理氣體量，采取增添除塵器的辦法，和原有除塵器并聯使用，以保持效率阻力不變。

4) 需要維護檢修時把并聯使用的一部分除塵器切斷不影響系統的運行。

2、 除塵器并聯方法

當除塵器數目不多時(一般不超過8個)可以采用單管并聯，這時，每個除塵器有其自己的進氣管和排氣管，各自與進氣干管和排氣干管相連，或者各自單獨向大氣排氣，每個除塵器可以有單獨的灰斗，也可以合用一個灰斗。

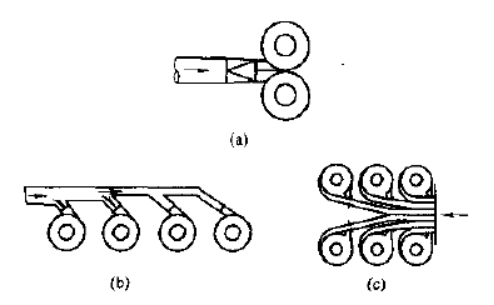

2.1進氣管并聯方式，單個旋風除塵器并聯，進氣幾乎都是切向的。見圖一

圖一 旋風除塵器進氣并聯方式

圖是最簡單的入口并聯方式，在進氣管中氣體和灰塵的流動是對稱的，兩個除塵器中的工作情況相同，效率和阻力相同;圖所示連接，難以保證所有支管入口壓力相同，但安裝比較方便;圖每經過一個除塵器的入口之后，主管道就會縮小一些，進入并聯的除塵器氣流可以自我補償，達到氣流基本平衡;

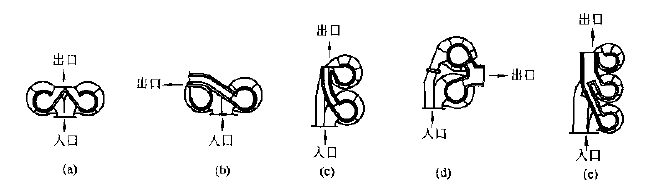

2.2排氣管并聯方式，并聯除塵器與排氣干管連接時，往往為了回收壓力而采用蝸卷式出口。因?yàn)檫@種出口的方向可以隨意安排，故可根據具體情況采用不同的連接方式，見圖二。

圖二 排氣管并聯方式

2.3排灰口并聯方式 并聯旋風除塵器共用一個灰斗的優點是可以減輕清除積灰時的麻煩，缺點是一旦漏風或堵塞將嚴重影響除塵器正常工作。因此，必須控制壓力和流動狀況，把旋風除塵器做的完全一樣，使并聯的除塵器差異盡量減小，同時按組合除塵器數量將灰斗分格。

2.4并聯后的除塵效率和阻力損失 理論上講，旋風除塵器并聯使用除塵效率應不變。但實際上由于以下原因，效率都會下降且下降趨勢隨并聯數量增多而加大。

1)氣體從共用灰斗倒流入一部分旋風除塵器的排塵口;

2)進氣室風速過大，進氣導管、進氣室與排氣室構造不夠均勻，使旋風除塵器的尺寸或形狀有差異，使某些旋風除塵器的氣體流量比平均流量高或者低;

3)外殼、隔板等接合部分以及排塵部分密封不良好，造成漏氣，或旋風除塵器被灰塵強烈摩擦，形成穿孔;

并聯旋風除塵器的阻力損失比單獨使用時大，主要是因?yàn)椴⒙?lián)后出口、入口及排灰口都有所變化造成，一般估算并聯阻力損失為單獨使用時的1.1倍。
