陶粒砂生產線

實驗分析，原料分析、配方設計
環保高效,節約土地，變廢為寶
設計、制造、工程安裝、調試

陶粒產能：5-10萬（m3/a）

煅燒溫度：1100-1200℃

主要設備：插接式回轉窯、單筒冷卻機、豎式冷卻器、空氣冷卻器、輥式破碎機、雙軸攪拌機、對輥造粒機、袋式收塵器、風機、回轉篩、皮帶機。

到廠參觀: 全程教學式協助辦廠

免費獲取報價預約參考熱線： 18336008373

生產線簡介
技術參數
留言定制

陶粒砂生產線簡介

陶粒砂，又名石油壓裂支撐劑，是一種采用鋁礬土、錳粉、外加劑為原料，經過破碎、烘干、配料、成球、煅燒、冷卻、篩分而成的新型材料。陶粒砂具有強度高、抗壓耐磨、圓度高、抗震性、抗?jié)B透性好等優點。

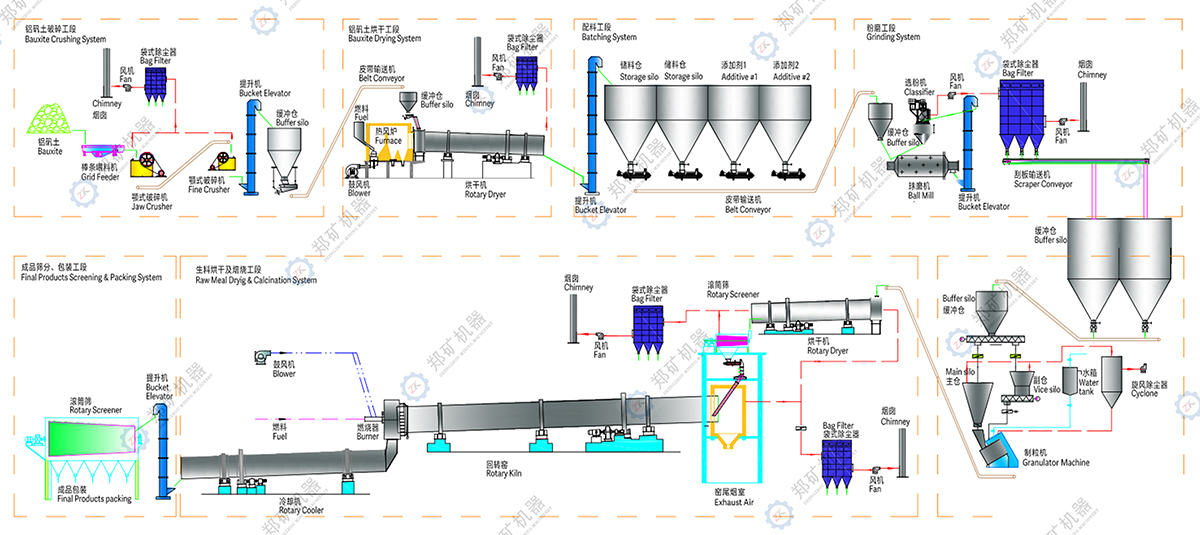

流程介紹


將進廠粒度為 300 ～ 500mm 的鋁礬土，破碎后送入沸騰爐烘干機進行烘干，然后與錳粉、外加劑等經過配料站，進入帶有高效渦流選粉機的粉磨系統制備細度 400 目以上的生料粉，采用鄭礦機器研制的新型制粒機，加水后將生料粉制成粒度合格的球粒。

球粒進入窯尾設置的烘干機，利用窯尾廢氣的余熱，使球粒的水分降低，然后經過篩分進入回轉窯進行煅燒。

煅燒好的陶粒砂經單冷機冷卻后通過圓筒篩進行篩分，合格的不同粒徑分別包裝后出廠，不合格的球粒返回到粉磨系統。

主要優勢

1、設備先進：由河南鄭礦機器有限公司開發研制的陶粒砂制粒機是陶粒行業制粒的專用設備，具有生產效率高、全自動化控制、無粉塵污染等特點

2、可進行制粒實驗：鄭礦機器擁有一整套制粒實驗生產線，能夠?qū)蛻舻膩砹线M(jìn)行實驗，找出該種物料的制粒工藝，給實際生產做指導。

3、環保無污染：鄭礦機器的石油陶粒生產線除塵系統采用自動化控制系統的設計，除塵效果達到標準。

生產線設備參數

序號	規格		生產能力		斜度（%）	筒體轉速（r/min）	減速機	電動機
序號	規格		時產量（m3/h）	年產量(萬m3/a)	斜度（%）	筒體轉速（r/min）	減速機	型號	功率（kW）
1	預熱窯	φ1.25×18	2.95~3.94	1.8~2.4	4	1.0~5.0	ZQ500	YCT225-4A	11
1	焙燒窯	φ1.6×14	2.95~3.94	1.8~2.4	4	1.0~5.0	ZQ650	YCT225-4B	15
2	預熱窯	φ1.55×20	4.36~5.81	2.67~3.5	4	1.0~5.0	ZQ650	YCT250-4A	18.5
2	焙燒窯	φ1.9×16	4.36~5.81	2.67~3.5	4	1.0~5.0	ZQ750	YCT250-4B	22
3	預熱窯	φ1.8×22	5.9~7.87	13.61~4.8	4	1.0~5.0	ZQ750	YCT250-4B	22
3	焙燒窯	φ2.2×18	5.9~7.87	13.61~4.8	4	1.0~5.0	ZQ750	YCT250-4B	22
4	預熱窯	φ2.0×24	7.42~9.88	4.54~6	4	1.0~5.0	ZSY224	YCT280-4B	30
4	焙燒窯	φ2.5×20	7.42~9.88	4.54~6	4	1.0~5.0	ZSY224	YCT315-4A	37
5	預熱窯	φ3.0×20- φ2.5×12	9.5~17.51	8.04~10.7	4	1.0~5.0	ZS1450	YCT355-4B	75
5	焙燒窯	φ3.0×22	9.5~17.51	8.04~10.7	4	1.0~5.0	ZS1250	YCT355-4A	55
6	預熱窯	φ3.2×20- φ2.8×14	13.9~16.2	10.0~11.5	4	1.0~5.0	ZS1450	YCT355-4A	55
6	焙燒窯	φ3.0×22	13.9~16.2	10.0~11.5	4	1.0~5.0	ZS1250	YCT355-4A	55
