AV嗯啊快点高清无码_色综合一区二区在线观看_超碰欧美爆出白浆人人人人_18禁日韩精品免费观看 日本高清不卡中文AⅤ,国产人精久久久久久久,AV网页在线观看免费,在线看片线路一入口

鄭礦機(jī)器

你當(dāng)前位置： 首頁(yè)>>新聞中心>>行業(yè)新聞

江蘇碳粉制粒試驗(yàn)

發(fā)布時(shí)間：2024-06-07 15:05:41發(fā)布作者：

1、試驗(yàn)?zāi)康模?/p>

江蘇客戶提供試驗(yàn)原料10kg左右，鄭礦利用φ600鍋式造粒機(jī)對(duì)客戶提供的碳粉原料進(jìn)行制粒實(shí)驗(yàn)，目的是驗(yàn)證該物料造球效果，要求生坯粒度為1-2mm左右，找出物料成球最佳水分，及料球烘干后的強(qiáng)度變化，以便為客戶后期工藝的研發(fā)及設(shè)備選型提供可靠依據(jù)。

2、物料特性：

物料：碳粉混合料（添加有2%未知粘結(jié)劑）：原料含水率為1.62%，粉料堆積密度為47g/cm3，粉料細(xì)度為200目通過(guò)率9.26%，300目通過(guò)率為98.86%，粉料較細(xì)、較輕。

3、試驗(yàn)效果：

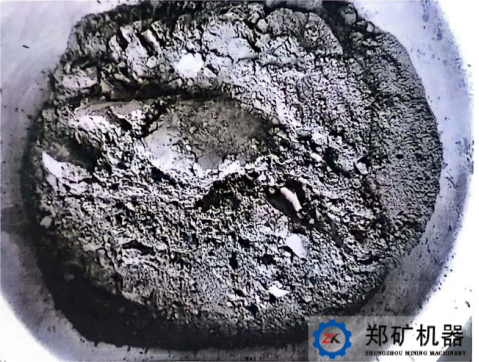

F:\Desktop\圖片1.png圖片1

原料圖片

實(shí)驗(yàn)設(shè)備

序號(hào)

工藝

工藝設(shè)備

備注

1

稱(chēng)重

電子天平


2

加水

加壓水泵

霧化水

3

造粒

φ600mm鍋式造粒機(jī)


4

篩分

分析篩與拍擊式振動(dòng)篩

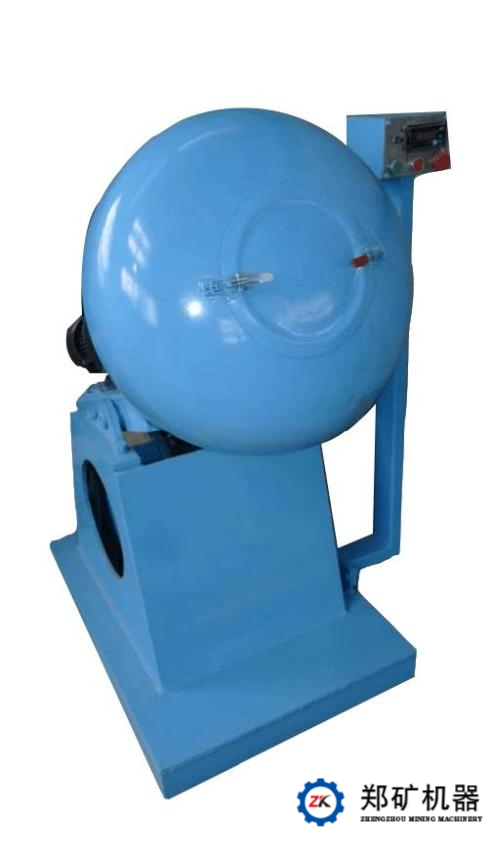

F:\Desktop\圖片2.png圖片2

Φ600鍋式造粒機(jī)圖片

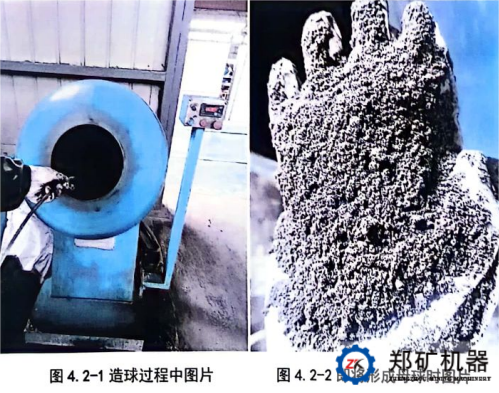

制粒過(guò)程、成球效果如下圖所示：

F:\Desktop\圖片3.png圖片3

4、篩分與檢測(cè)料球

出鍋后的料球裝在不銹鋼容器內(nèi)，放在陰涼處經(jīng)自然風(fēng)干10h后用10目（2mm)、16目（1.18mm)、20目（0.83mm)、30目（0.55mm)、40目（0.3mm)、50目（0.27mm)、70目（0.212mm）篩網(wǎng)開(kāi)始篩分，檢測(cè)料球粒徑分布，料球粒徑分布如下表所示：

造球粒徑分布表

分類(lèi)

項(xiàng)目

＞10目

10-16目

16-20目

20-30目

30-40目

40-50目

＜50目

合計(jì)（g）

重量g

2545

3410

2207

1899

673

240

20

10994

堆密（g/cm3）

0.729

0.752

0.766

0.759

0.751

0.727

-

-

粒徑占比%

23.15

21.02

20.07

17.27

6.12

2.18

0.18

99.99

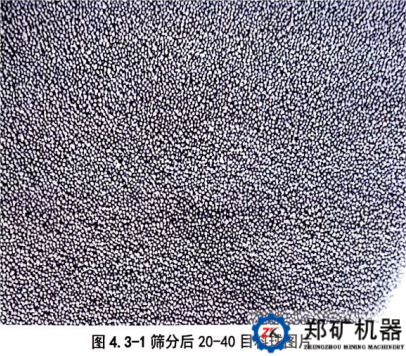

篩分后的料球大部分粒徑集中在1.18-0.83mm

F:\Desktop\圖片4.png圖片4

經(jīng)試驗(yàn)可知：該粉料使用0.6m鍋式造粒機(jī)造球可做成約1mm的料球，因碳粉造球過(guò)程中前期粉料吸水率較大，故造球時(shí)間略微偏長(zhǎng)，出鍋后的料球經(jīng)烘干后，料球強(qiáng)度偏低，手指稍微用力即散，料球強(qiáng)度偏低，此現(xiàn)象與物料性質(zhì)和粘合劑選擇有一定關(guān)系。本次實(shí)驗(yàn)滿足了客戶對(duì)相關(guān)物料造粒特性了解的需求，為客戶后期粘合劑配比調(diào)整以及工藝的研發(fā)及設(shè)備選型提供了可靠依據(jù)。

鄭礦機(jī)器能夠?yàn)榭蛻籼峁┰戏治觥⑴浞皆O(shè)計(jì)、小試試驗(yàn)、中試試驗(yàn)、技術(shù)支持、裝備制造、安裝調(diào)試、技術(shù)培訓(xùn)及售后服務(wù)等，提供完整的系統(tǒng)性的解決方案，具有成熟的設(shè)計(jì)方案和完善的配套設(shè)備，歡迎各位新老客戶咨詢(xún)訂購(gòu)！

營(yíng)業(yè)執(zhí)照，僅供網(wǎng)站使用
