AV嗯啊快点高清无码_色综合一区二区在线观看_超碰欧美爆出白浆人人人人_18禁日韩精品免费观看 日本高清不卡中文AⅤ,国产人精久久久久久久,AV网页在线观看免费,在线看片线路一入口

鄭礦機器

你當前位置： 首頁>>新聞中心>>行業(yè)新聞

碳酸鋰生產線介紹-鋰輝石焙燒工段

發(fā)布時間：2022-12-01 13:48:00發(fā)布作者：
    鋰輝石的晶型轉變焙燒工藝是整個提鋰工藝的基礎，晶型轉換焙燒的質量好壞直接影響鋰的回收率。

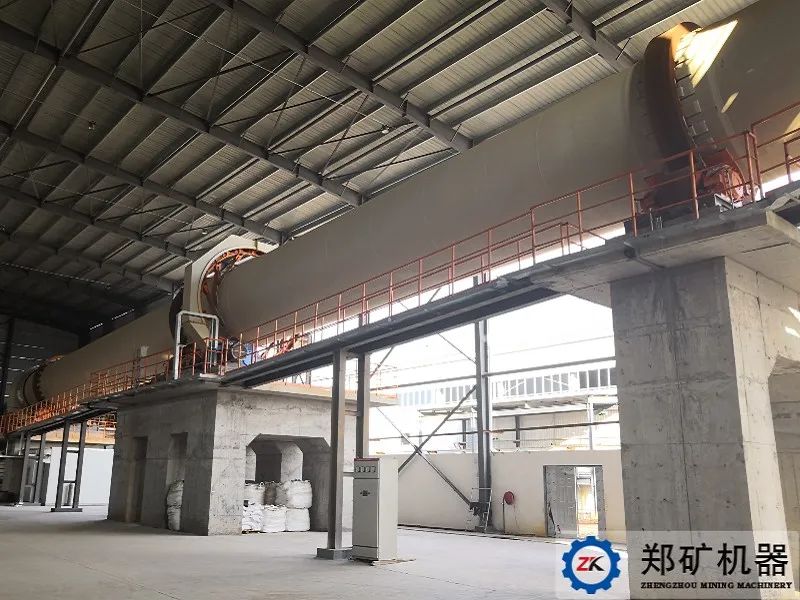

    鋰輝石焙燒工段
    在碳酸鋰生產廠家你會看到很多白色粉狀物料，那么為什么原料是這樣的狀態(tài)呢？
    一般原料為鋰精礦，如直接進窯轉化焙燒會導致一部分礦石燒結一部分元素還沒反應，使得回轉窯內出現大面積結圈。為避免出現這種情況一般會將原礦石進口過來后先進行破碎和粉磨，此時控制鋰精礦細度在100目左右。
    如鋰輝石含鋰較低，一般會進選礦工段進行先選礦，經選礦品位能夠達到5~6左右，然后再對鋰精礦進行烘干，使其水分在5~8%左右，由于此鋰精礦石經過選礦獲得，一般粒度在200目左右。
    鋰輝石有三種晶型，天然的稱作α型鋰輝石；經過加熱到1150℃~1200℃，會轉變成β型鋰輝石；在更高的溫度下β型鋰輝石會轉變成Y型的鋰輝石。α型鋰輝石為單斜晶系，結構致密，化學惰性大，除氫氟酸外幾乎不與各種酸、堿反應，所以不宜直接提鋰。β型鋰輝石為四方晶型，由于晶型的轉變礦物的物理化學性質也產生明顯的變化，能與酸堿產生反應，適于鋰的提取。因此鋰輝石的晶型轉變焙燒工藝是整個提鋰工藝的基礎，晶型轉換焙燒的質量好壞直接影響鋰的回收率。一般先將選礦獲得的含Li2O5.5%~7.5%的鋰輝石精礦在1050-1100℃的回轉窯中高溫焙燒，使礦石密度由3.15g/cm3，降至2.4g/cm3生成為β-鋰輝石。
    請關注鄭礦機器公眾號，我們將持續(xù)為大家揭秘，同時也歡迎各位投資商與我司聯(lián)系，前來考察洽談！


營業(yè)執(zhí)照，僅供網站使用
