湖北宜昌50噸/天工業污泥焚燒項目

　　2017年5月，南京某環境有限公司訂購河南鄭礦機器有限公司Ф2.2x18m固（危）廢回轉窯及配套二燃室用于宜昌化工工業污泥焚燒。由于設置二燃室，煙氣中包括二惡英在內的有害成分能徹底分解，滿足環保要求。 　　

簽訂日期：2017-05-21 　　

處理物料：工業污泥 　　

處理能力：50t/d 　　

設備配置：Ф2.2x18m回轉窯1臺、二燃室1臺 　　

1、項目概況： 　　

南京某環境有限公司主營陸用焚燒系統工程、水處理系統工程、土壤修復工程和壓力容器三類（A2）設計和制造，及船用焚燒爐、生活污水處理裝置、艙底水分離器、海水制淡裝置、中央冷卻器等。本項目利用回轉窯+二燃室來焚燒垃圾、固廢，并在窯尾二燃室中以1100℃的高溫來消除煙氣中的二惡英，確保廢氣達標排放。 　　

項目2017年5月簽訂供貨合同，2018年1月安裝調試完畢，回轉窯、二燃室設備設計、制造、安裝、調試全由河南鄭礦機器有限公司完成。 　　

2、解決方案： 　　

該項目采用的回轉窯+二燃室配套設備進行垃圾、固廢處置焚燒及廢氣有害成分處理，方案獨特、效果好，主機設備的熱工、技術參數及處置流程如下： 　　

1）主機設備參數 　　

回轉窯： 　　

電源：380V/50Hz/3Ф，電機的能耗等級IE2，絕緣等級為F級，防護等級為IP54，防爆等級dII BT。 　　

窯體規格：Φ2200X18000(mm) 　　

設備斜度：3:100 　　

窯體主材：Q345R 　　

窯頭窯尾密封形式：魚鱗片加迷宮式 　　

支撐形式：兩點支撐 　　

傳動形式：單端兩級傳動，小齒輪由雙軸承支撐 　　

回轉窯工作溫度：600℃~700℃ 　　

二燃室： 　　

二燃室材質：Q345 　　

二燃室工作溫度：1100℃ 　　

2）工藝流程 　　

回轉窯進料口設有推料機構，可保證連續進料。固體(危險)廢物通過進料機構送入回轉窯內被焚燒成高溫?zé)煔夂突以?，灰渣從窯頭進入出渣機，定期送到穩定化/固化車間進行處理?；剞D(zhuǎn)窯出口溫度在800～850℃，煙氣進入二燃室后，在二燃室四周切向噴入二次風，使得在二燃室中形成強烈的渦旋場，煙氣中可燃成分得以充分燃燒。同時二燃室采用獨特結構設計使二燃室兼有旋風除塵作用。二燃室出口煙溫大于1100℃，煙氣在高溫區停留時間在2秒以上，保證煙氣中包括二惡英在內的有害成分徹底分解，并滿足對危險廢物焚燒的要求。 　　

回轉窯保持約50mm厚的穩定渣層可以起到保護耐火層的作用。

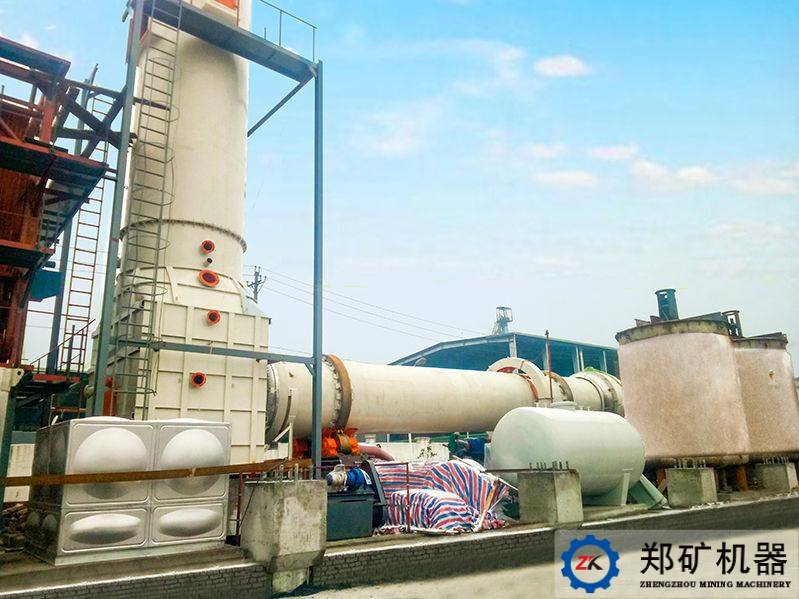

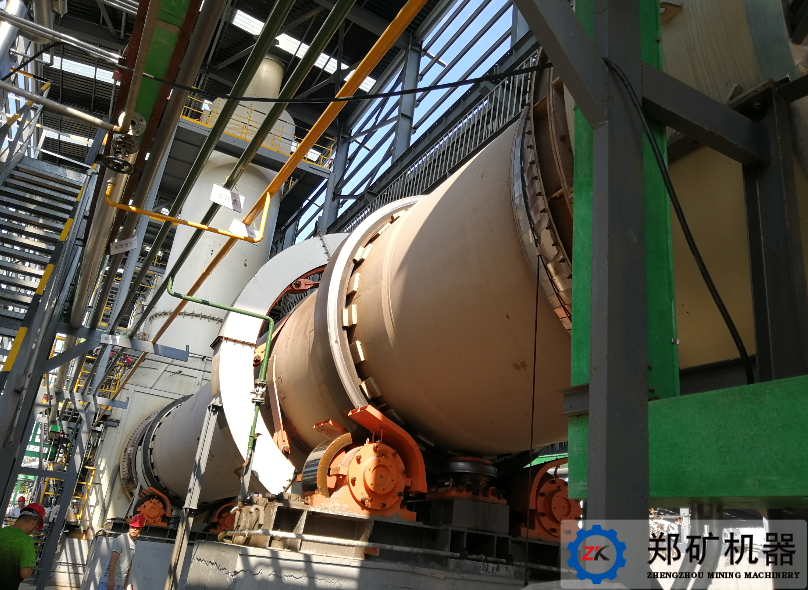

項目現場：
